Сверхтонкие подшипники Kaydon Bearings
                                                                                                       ОТПРАВИТЬ ЗАПРОС НА ПОСТАВКУ

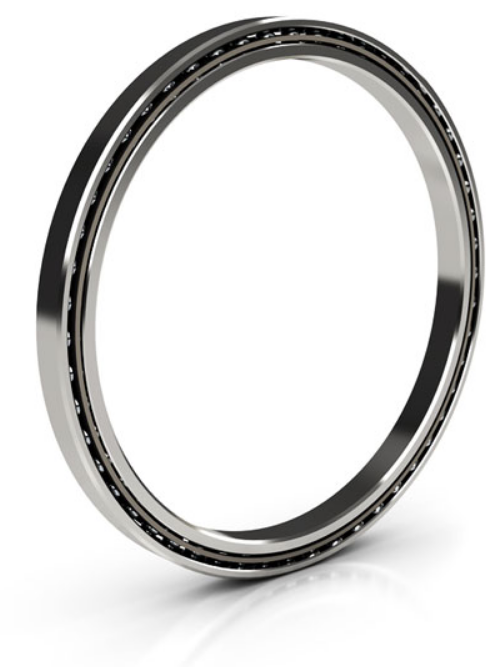

Kaydon Reali-Slim ® открытые подшипники
Подшипники Real-Slim® от Kaydon предлагают широкий выбор подшипниковых решений даже для самых уникальных дизайнерских задач. Каждая серия шариковых подшипников Reali-Slim® основана на одном поперечном сечении, которое остается постоянным при увеличении диаметра отверстия (в отличие от стандартных подшипников, в которых поперечное сечение увеличивается с увеличением диаметра отверстия). Используя одну и ту же серию подшипников Reali-Slim® во всей линейке продуктов, разработчик может стандартизировать общие компоненты.

Компания PRECISE-ROTATION "Точное вращение" является поставщиком тонких подшипников Kaydon, на территории Российской Федерации.





Конструктивные особенности шарикоподшипников Kaydon
Шарикоподшипники Kaydon Reali-Slim® включают внутреннюю сборку, смазочные материалы, сепараторы и другие функции, которые отвечают самым строгим требованиям. Шариковые подшипники серии Reali-Slim® или Endura-Slim® из нержавеющей стали обеспечивают исключительную коррозионную стойкость. Покрытие Kaydon Endurakote® обеспечивает коррозионную стойкость, равную или лучшую, чем у подшипника из нержавеющей стали AISI 440C, и может поставляться с очень быстрой доставкой.

Доступность шарикоподшипников Kaydon
Тонкие шарикоподшипники Kaydon Reali-Slim® производятся в широком ассортименте с сепараторами для равномерного размещения роликовых элементов и предотвращения контакта между ними. Типы сепараторов включают в себя: сплошное кольцо «съемный карман», круглое карманное кольцо сплошного кольца, профилированный провод, тороид, проставки из ПТФЭ и разделители для шариковых подшипников

Тонкие шарикоподшипники  Kaydon Reali-Slim® открытые тонкостенные шарикоподшипники имеют диапазон диаметров отверстий от 0,750 до 40 000 дюймов. Семь серий в линейке продуктов Reali-Slim® имеют поперечное сечение от .187 x .187 дюйма до 1.000 x 1.000 дюйма. Стандартные открытые подшипники доступны на складе в трех конфигурациях: радиально-упорные подшипники ( тип A ), радиальные шарикоподшипники в сборе Conrad ( тип C ) и четырехточечные радиально-упорные подшипники ( тип X ).

Во многих случаях один радиальный шарикоподшипник Kaydon Reali-Slim® с четырехточечным контактом может заменить два подшипника, упрощая конструкцию и упрощая монтаж подшипника, экономя деньги, освобождая пространство и снижая вес.

Тонкие подшипники  могут выполнять  работу более крупных и тяжелых подшипников при одновременном снижении общей стоимости. Тонкие подшипники с тонкими секциями обеспечивают исключительную гибкость конструкции при одновременном соблюдении требований к нагрузкам широкого спектра применений.

По сравнению со стандартным подшипником 6010, подшипник Kaydon Reali-Slim обеспечивает снижение веса на 83% и уменьшение пространства на 85%. Использование подшипников Kaydon Reali-Slim® для сложных задач аэрокосмической, оборонной, спутниковой, радиолокационной, медицинской, робототехнической, нефтегазового бурения, упаковки, оборудования для пищевой промышленности и производства полупроводников более чем оправдано.


Скачать каталог Kaydon





Kaydon Размеры в дюймах Емкости (фунты) Прибл. вес (фунты)
part Посадочный диаметр Наружный диаметр Диаметр внутренней обоймы Диаметр наружной обоймы Диаметр C'Bore Динамический Статическая нагрузка
number
    L1 L2 L3 Радиальная нагрузка Kaydon Радиальная нагрузка по ISO Осевая нагрузка Радиальная нагрузка Осевая нагрузка

KA020AR0 2 2,5 2,186 2,314 2,369 405 1,065 960 790 2,28 0,1
KA025AR0 2,5 3 2,686 2,814 2,869 459 1,15 1,1 960 2,78 0,12
KA030AR0 3 3,5 3,186 3,314 3,367 507 1,225 1,23 1,14 3,29 0,14
KA035AR0 3,5 4 3,686 3,814 3,867 552 1,292 1,35 1,31 3,79 0,17
KA040AR0 4 4,5 4,186 4,314 4,367 595 1,353 1,47 1,49 4,3 0,19
KA042AR0 4,25 4,75 4,436 4,564 4,615 616 1,382 1,53 1,58 4,55 0,2
KA045AR0 4,5 5 4,686 4,814 4,865 637 1,41 1,58 1,66 4,81 0,21
KA047AR0 4,75 5,25 4,936 5,064 5,115 657 1,437 1,64 1,75 5,06 0,22
KA050AR0 5 5,5 5,186 5,314 5,365 676 1,463 1,69 1,84 5,31 0,23
KA055AR0 5,5 6 5,686 5,814 5,863 715 1,513 1,8 2,02 5,82 0,25
KA060AR0 6 6,5 6,186 6,314 6,363 752 1,561 1,9 2,19 6,32 0,28
KA065AR0 6,5 7 6,686 6,814 6,861 788 1,605 2 2,37 6,83 0,3
KA070AR0 7 7,5 7,186 7,314 7,361 823 1,648 2,1 2,54 7,34 0,32
KA075AR0 7,5 8 7,686 7,814 7,861 857 1,689 2,19 2,72 7,84 0,34
KA080AR0 8 8,5 8,186 8,314 8,359 890 1,728 2,28 2,89 8,35 0,36
KA090AR0 9 9,5 9,186 9,314 9,357 954 1,802 2,47 3,24 9,36 0,41
KA100AR0 10 10,5 10,186 10,314 10,355 1,014 1,871 2,64 3,59 10,37 0,45
KA110AR0 11 11,5 11,186 11,314 11,353 1,072 1,936 2,81 3,94 11,38 0,5
KA120AR0 12 12,5 12,186 12,314 12,349 1,128 1,998 2,97 4,29 12,39 0,54
Kaydon Размеры в дюймах Емкости (фунты) Прибл. вес (фунты)
part Посадочный диаметр Наружный диаметр Диаметр внутренней обоймы Диаметр наружной обоймы Динамический Статическая нагрузка
number
        Радиальная нагрузка Kaydon Радиальная нагрузка по ISO Радиальная нагрузка

KA020CP0 2 2,5 2,186 2,314 393 1,012 680 0,1
KA025CP0 2,5 3 2,686 2,814 442 1,094 830 0,13
KA030CP0 3 3,5 3,186 3,314 487 1,166 990 0,15
KA035CP0 3,5 4 3,686 3,814 530 1,23 1,14 0,18
KA040CP0 4 4,5 4,186 4,314 571 1,289 1,29 0,19
KA042CP0 4,25 4,75 4,436 4,564 591 1,317 1,37 0,2
KA045CP0 4,5 5 4,686 4,814 610 1,344 1,44 0,22
KA047CP0 4,75 5,25 4,936 5,064 629 1,369 1,52 0,23
KA050CP0 5 5,5 5,186 5,314 648 1,394 1,59 0,24
KA055CP0 5,5 6 5,686 5,814 685 1,442 1,75 0,25
KA060CP0 6 6,5 6,186 6,314 720 1,487 1,9 0,28
KA065CP0 6,5 7 6,686 6,814 754 1,53 2,05 0,3
KA070CP0 7 7,5 7,186 7,314 787 1,571 2,2 0,31
KA075CP0 7,5 8 7,686 7,814 820 1,61 2,35 0,34
KA080CP0 8 8,5 8,186 8,314 851 1,647 2,5 0,38
KA090CP0 9 9,5 9,186 9,314 912 1,718 2,81 0,44
KA100CP0 10 10,5 10,186 10,314 969 1,784 3,11 0,5
KA110CP0 11 11,5 11,186 11,314 1,025 1,846 3,41 0,52
KA120CP0 12 12,5 12,186 12,314 1,078 1,904 3,72 0,56
Kaydon Размеры в дюймах Емкости (фунты) Limiting Torque Прибл. вес (фунты)
part speeds max.
number Посадочный диаметр Наружный диаметр Диаметр внутренней обоймы Диаметр наружной обоймы Динамический Статическая нагрузка (RPM)* no load
    (in-oz)4
    L1 L2 Радиальная нагрузка Kaydon Радиальная нагрузка по ISO Радиальная нагрузка

JHA10CL0 1 1,375 1,108 1,274 188 558 290 6110 5 0,035
JHA15CL0 1,5 1,875 1,608 1,774 225 632 400 4300 5 0,052
JHA17CL0 1,75 2,125 1,858 2,024 242 663 460 3750 6 0,06
Kaydon Размеры в дюймах Емкости (фунты) Limiting Torque Прибл. вес (фунты)
part speeds max.
number Посадочный диаметр Наружный диаметр Диаметр внутренней обоймы Диаметр наружной обоймы Динамический Статическая нагрузка (RPM)* no load
    (in-oz)4
    L1 L2 Радиальная нагрузка Kaydon Радиальная нагрузка по ISO Радиальная нагрузка

JA020CP0 2 2,5 2,148 2,356 393 1,012 680 3,22 6 0,1
JA025CP0 2,5 3 2,648 2,856 442 1,094 830 2,63 8 0,12
JA030CP0 3 3,5 3,148 3,356 487 1,166 990 2,23 12 0,14
JA035CP0 3,5 4 3,648 3,856 530 1,23 1,14 1,93 16 0,17
JA040CP0 4 4,5 4,148 4,356 571 1,289 1,29 1,7 20 0,19
JA042CP0 4,25 4,75 4,398 4,606 591 1,317 1,37 1,61 24 0,2
JA045CP0 4,5 5 4,648 4,856 610 1,344 1,44 1,52 28 0,21
JA047CP0 4,75 5,25 4,898 5,106 629 1,369 1,52 1,45 32 0,22
JA050CP0 5 5,5 5,148 5,356 648 1,394 1,59 1,38 36 0,23
JA055CP0 5,5 6 5,648 5,856 685 1,442 1,75 1,26 44 0,25
JA060CP0 6 6,5 6,148 6,356 720 1,487 1,9 1,16 52 0,28
JA065CP0 6,5 7 6,648 6,856 754 1,53 2,05 1,07 61 0,3
JA070CP0 7 7,5 7,148 7,356 787 1,571 2,2 1 70 0,31
JA075CP0 7,5 8 7,648 7,856 820 1,61 2,35 930 80 0,34
Kaydon Размеры в дюймах Емкости (фунты) Limiting Torque Прибл. вес (фунты)
part speeds max.
number Посадочный диаметр Наружный диаметр Диаметр внутренней обоймы Диаметр наружной обоймы Динамический Статическая нагрузка (RPM)* no load
    (in-oz)3
    L1 L2 Радиальная нагрузка Осевая нагрузка Момент Радиальная нагрузка Осевая нагрузка Момент
        (lbs) (lbs) (in-lbs) (lbs) (lbs) (in-lbs)
JHA10XL0 1 1,375 1,108 1,274 247 370 110 290 730 170 3 5 0,035
JHA15XL0 1,5 1,875 1,608 1,774 296 460 187 400 1 340 2 5 0,052
JHA17XL0 1,75 2,125 1,858 2,024 319 500 232 460 1,14 440 1,71 6 0,06
Kaydon Размеры в дюймах Емкости (фунты) Limiting Torque Прибл. вес (фунты)
part speeds max.
number Посадочный диаметр Наружный диаметр Диаметр внутренней обоймы Диаметр наружной обоймы Динамический Статическая нагрузка (RPM)* no load
    (in-oz)3
    L1 L2 Радиальная нагрузка Осевая нагрузка Момент Радиальная нагрузка Осевая нагрузка Момент
        (lbs) (lbs) (in-lbs) (lbs) (lbs) (in-lbs)
JA020XP0 2 2,5 2,148 2,356 514 790 434 680 1,71 770 1,5 6 0,1
JA025XP0 2,5 3 2,648 2,856 583 910 601 830 2,09 1,15 1,2 8 0,12
JA030XP0 3 3,5 3,148 3,356 643 1,01 785 990 2,47 1,6 830 12 0,14
JA035XP0 3,5 4 3,648 3,856 701 1,11 986 1,14 2,85 2,13 710 16 0,17
JA040XP0 4 4,5 4,148 4,356 756 1,21 1,205 1,29 3,22 2,74 620 20 0,19
JA042XP0 4,25 4,75 4,398 4,606 783 1,26 1,321 1,37 3,41 3,07 580 24 0,2
JA045XP0 4,5 5 4,648 4,856 809 1,31 1,441 1,44 3,6 3,42 550 28 0,21
JA047XP0 4,75 5,25 4,898 5,106 834 1,35 1,565 1,52 3,79 3,79 520 32 0,22
JA050XP0 5 5,5 5,148 5,356 859 1,4 1,693 1,59 3,98 4,18 500 36 0,23
JA055XP0 5,5 6 5,648 5,856 908 1,48 1,959 1,75 4,36 5,02 450 44 0,25
JA060XP0 6 6,5 6,148 6,356 955 1,57 2,24 1,9 4,74 5,93 330 52 0,28
JA065XP0 6,5 7 6,648 6,856 1,001 1,65 2,535 2,05 5,12 6,91 300 61 0,3
JA070XP0 7 7,5 7,148 7,356 1,046 1,73 2,844 2,2 5,5 7,98 280 70 0,31
JA075XP0 7,5 8 7,648 7,856 1,089 1,81 3,165 2,35 5,88 9,12 260 80 0,34

JA035XP0 Тонкий подшипник Kaydon JA040XP0 Тонкий подшипник Kaydon JA042XP0 Тонкий подшипник Kaydon JA045XP0 Тонкий подшипник Kaydon JA047XP0 Тонкий подшипник Kaydon JA050XP0 Тонкий подшипник Kaydon JA055XP0 Тонкий подшипник Kaydon JA060XP0 Тонкий подшипник Kaydon JA065XP0 Тонкий подшипник Kaydon JA070XP0 Тонкий подшипник Kaydon JA075XP0 Тонкий подшипник Kaydon JB020XP0 Тонкий подшипник Kaydon JB025XP0 Тонкий подшипник Kaydon JB030XP0 Тонкий подшипник Kaydon JB035XP0 Тонкий подшипник Kaydon JB040XP0 Тонкий подшипник Kaydon JB042XP0 Тонкий подшипник Kaydon JB045XP0 Тонкий подшипник Kaydon JB047XP0 Тонкий подшипник Kaydon JB050XP0 Тонкий подшипник Kaydon JB055XP0 Тонкий подшипник Kaydon JB060XP0 Тонкий подшипник Kaydon JB065XP0 Тонкий подшипник Kaydon JU040XP0 Тонкий подшипник Kaydon JU042XP0 Тонкий подшипник Kaydon JU045XP0 Тонкий подшипник Kaydon JU047XP0 Тонкий подшипник Kaydon JU050XP0 Тонкий подшипник Kaydon JU055XP0 Тонкий подшипник Kaydon JU060XP0 Тонкий подшипник Kaydon JU065XP0 Тонкий подшипник Kaydon JU070XP0 Тонкий подшипник Kaydon JU075XP0 Тонкий подшипник Kaydon JU080XP0 Тонкий подшипник Kaydon JU085XP0 Тонкий подшипник Kaydon JU090XP0 Тонкий подшипник Kaydon JU100XP0 Тонкий подшипник Kaydon JU110XP0 Тонкий подшипник Kaydon JU120XP0 Тонкий подшипник Kaydon JG070XP0 Тонкий подшипник Kaydon JG075XP0 Тонкий подшипник Kaydon JG080XP0 Тонкий подшипник Kaydon JG090XP0 Тонкий подшипник Kaydon JG100XP0 Тонкий подшипник Kaydon JG110XP0 Тонкий подшипник Kaydon JG120XP0 Тонкий подшипник Kaydon JG140XP0 Тонкий подшипник Kaydon JG160XP0 Тонкий подшипник Kaydon JG180XP0 Тонкий подшипник Kaydon JG200XP0 Тонкий подшипник Kaydon JG220XP0 Тонкий подшипник Kaydon JG250XP0 Тонкий подшипник Kaydon JG300XP0 Тонкий подшипник Kaydon JG350XP0 Тонкий подшипник Kaydon JG400XP0



Категория: Опорно-поворотные устройства, производство | Автор: 9510303 (25.05.2020)
Пр: 1091 | Теги: Сверхтонкие подшипники Kaydon
