Бесконтактные уплотнения GMN  изготовлены из двух колец со специальным образным профилем создают  лабиринт между ними. Геометрический рисунок лабиринта ограничивает любой мусор и загрязнения в несколько рядов и направлении при попытке проникновения. Полный эффект уплотнения достигается при высоких скоростях вращения, когда образуется воздушная подушка в уплотнительном разрыве.


Требования к станкостроительной промышленности постоянно растут, а вместе с ними и требования к качеству для каждого отдельного компонента станка. Более короткое время обработки, более высокие скорости, гибкие свойства материалов, конструкции и рабочие температуры систем машин требуют все большей специализации каждого компонента станка. Кроме того, энергоэффективность и необслуживаемые свойства способствуют экономической эффективности систем машин.



Основываясь на многолетнем опыте разработки и производства компонентов машин, GMN специализируется на производстве высококачественных бесконтактных продуктов в области уплотнительных решений и, в дополнение к обширному стандартному ассортименту, также предлагает ориентированные на клиента специальные решения.



Абсолютно без износа и бесперебойная работа бесконтактных уплотняющих компонентов GMN обеспечивает мощные и экономичные решения, которые также отвечают экологическим требованиям будущего.

Бесконтактные уплотнения можно рассматривать не только как замену устоявшимся уплотняющим решениям, они также расширяют или дополняют спектр, в частности, для высокоскоростных диапазонов работы, для динамически чувствительных систем и для станков с высокими требованиями к чистоте.


КОНСТРУКЦИИ И МАТЕРИАЛЫ

Бесконтактные уплотнения от GMN изготавливаются из разных материалов:

Лабиринтные уплотнения GMN из металла типа CF изготовлены из внутреннего и наружного колец. Два кольца создают геометрию лабиринта, которая состоит из последовательности радиальных и горизонтальных столбцов. Стопорное кольцо соединяет два кольца в не распадающемся блоке , а также формирует желоб в конце лабиринта.

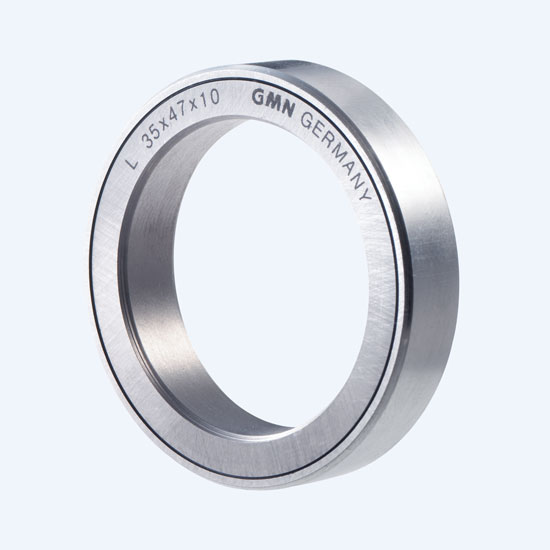

Лабиринтные уплотнения GMN из металла типа L / M характеризуются двумя металлическими материалами разной прочности. В специальном производственном процессе создается узкий горизонтальный зазор между внутренним кольцом из стали и наружным кольцом из алюминия по геометрии лабиринта.

Лабиринтные уплотнения GMN из пластика типа S / SA имеют внутреннее и внешнее кольца, изготовленные из одного материала. В отличие от конструкции L / M, зазор вдоль геометрии лабиринта является коническим.

• Без трения
• Без износа (неограниченный срок службы)
• Неабразивные
• Компактный дизайн
• Высокие скорости вращения
• Высокая энергоэффективность
• Гибкие свойства материала и конструкции
• Рабочая температура до 200 ° C

Бесконтактные уплотнения типа CF специально разработаны для шпинделей подшипников и предлагают максимальную эффективность с абсолютной герметичностью в пределах минимального пространства шириной всего 6 мм.
Конструкция лабиринта представляет собой сочетание зазоров в осевом и радиальном Направление в пять шагов. Осевые зазоры экранируют, а радиальные зазоры обеспечивают обратный транспорт.  Захватывающая канавка повышает эффективность уплотнения - даже без любого вращение вала. Возможность экономии уплотнительного воздуха и увеличенные интервалы обслуживания предлагают значительный коммерческий прогресс и преимущество.

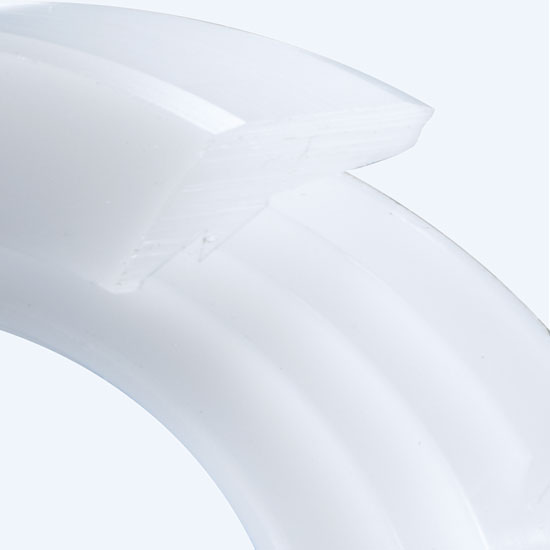

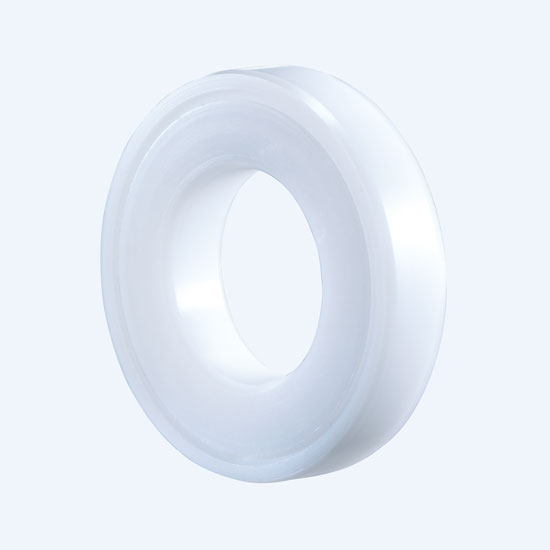

                                                                                                                             Лабиринтное уплотнение GMN из пластика (тип S / SA)


РАЗМЕР ЗАЗОРА

Принцип действия бесконтактных уплотнений основан на высоте зазора между внутренним и наружным кольцом. Небольшая высота зазора оптимизирует производительность уплотнительного элемента.

Чем уже высота зазора, тем меньше площадь (кольцевой зазор), через которую проникающие частицы жидкости могут проникать в уплотнение. В зависимости от величины и скорости (интенсивности) воздействия может быть рекомендована дополнительная защита промежутка от прямого воздействия.

Тугой уплотнительный зазор также создает воздушную подушку при увеличении периферийной скорости, что дополнительно поддерживает эффективность уплотнения.

Лабиринтные уплотнения GMN из металла типа CF имеют постоянную высоту зазора 0,25 мм при горизонтальных зазорах. Радиальные зазоры шире для поддержки эффекта обратного потока.

Лабиринтные уплотнения GMN из металла типа L / M  достигают максимальной эффективности благодаря постоянно низкой высоте зазора по всей геометрии лабиринта, составляющей 0,2–0,5 мм (в зависимости от размера).

Лабиринтные уплотнения GMN из пластика типа S / SA  имеют различную высоту зазора благодаря асимметричной геометрии лабиринта. Минимальная высота зазора около 0,5 мм также обеспечивает максимально возможную эффективность в области пластиковых растворов.

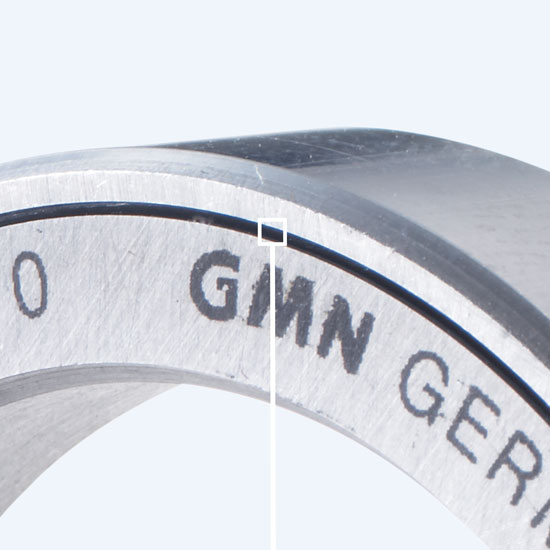

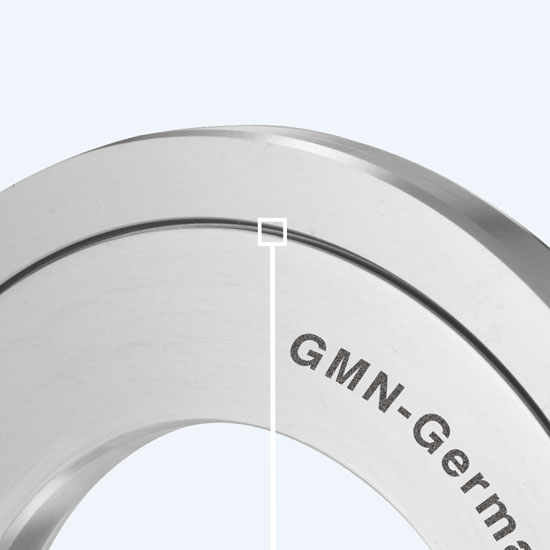

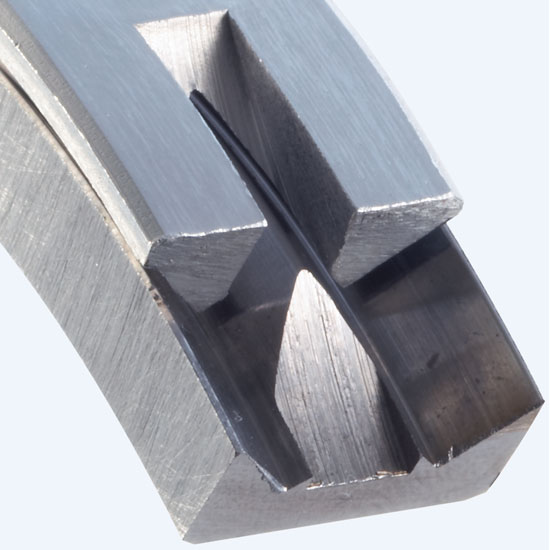

                    Уплотнительный зазор (металл - тип CF)                                                                                                   Уплотнительный зазор (металл - тип L / M)

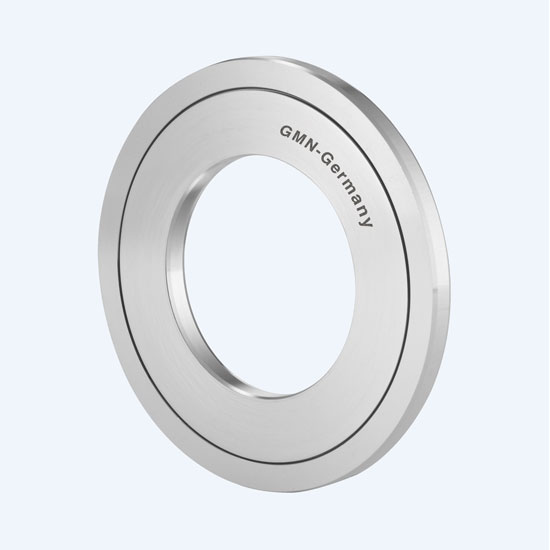

Уплотнение CF из алюминия, тип CF 62 ..A0



* Общее осевое или радиальное движение.



Технические данные

материал: алюминий

диапазон температур: от -40 ° С до + 200 ° С

Уплотнительный CF-профиль

осевой зазор: Sax = 1,0 мм *

радиальный зазор: Шрад = 0,5 мм *

Допустимые отклонения:

ширина W: 6 мм (-50 / + 50 мкм)

сопрягаемые детали: допуск вала k5

корпус допуск J6



Характеристики и преимущества:

Без трения ▪ без износа ▪ без истирания ▪ без увеличения температуры ▪ неограниченная скорость ▪ производительность

эффективны ▪ энергоэффективный ▪ экономия места ▪ плотный, даже если вал стоит на месте ▪ легко собрать

Уплотнение CF помещается в зазор рядом с подшипником. крепление не обязательно (пресс-фит). При более высоких требованиях к скорости

пресс-посадка на вал может быть увеличена. Внутреннее кольцо и внешнее кольцо

вдавливается вместе со вспомогательной сборкой. (Abb.2). Так что оба кольца по оси выровнены друг с другом без какого-либо контакта.
Большой разрыв диаметр е2 (отмеченная сторона) всегда должен быть направлен на брызги загрязнения.

Примечание. Тип CF 62 .. (без суффикса) идентичен версии CF 62 .. A0.

Для эффективного уплотнения стандартных радиальных шарикоподшипников

Тип CF..A0 изготавливаются из алюминия в размерах согласно шарикоподшипниковому ряду 62.

Конструкция лабиринта представляет собой сочетание зазоров в осевом и радиальном

Направление в пять шагов. Осевые зазоры экранируют, а радиальные зазоры обеспечивают обратный транспорт.

Захватывающая канавка повышает эффективность уплотнения - даже без любого вращение вала.

Возможность экономии уплотнительного воздуха и повышенное техническое обслуживание интервалы предлагают значительный коммерческий прогресс и преимущества.

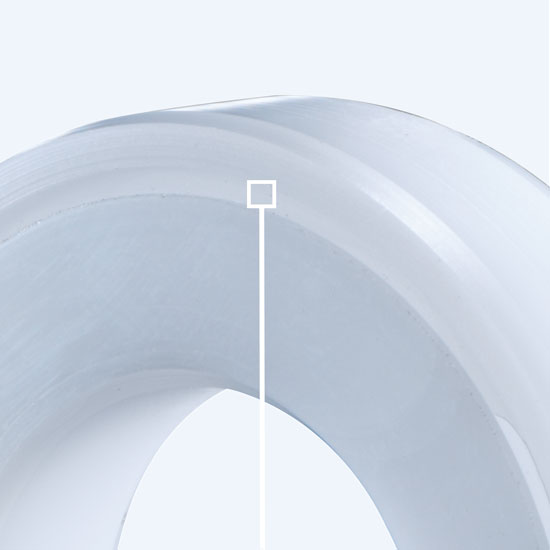

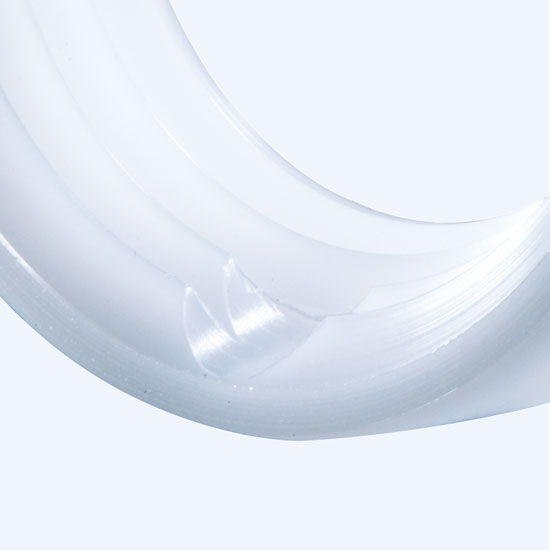

             Уплотнительный зазор (пластик - типы S / SA)


Минимально необходимое монтажное пространство













Химической стойкостью охватывает множество химических веществ, бактерий и грибков. Это высоко ценится в пищевой промышленности и индустрии потребительских товаров.


ЛАБИРИНТ

Геометрия лабиринта действует как барьер против всех частиц жидкости и пыли. Частицы попадают в лабиринт и замедляются. Изменения направления в лабиринте делают практически невозможным прохождение печати.

Лабиринтные уплотнения GMN, выполненные из металла конструкции CF, имеют профиль, состоящий из оптимизированной последовательности осевых и радиальных зазоров. Радиальные зазоры производят обратный эффект благодаря центробежной силе, когда вал вращается. Узкие осевые зазоры усложняют поток с помощью капиллярных сил. Наконец, желоб на конце профиля обеспечивает абсолютную герметичность - даже когда вал стоит на месте!

Лабиринтные уплотнения GMN, изготовленные из металла, тип L / M,  выполняют 1–4-ступенчатые лабиринты в наименьшем пространстве (в зависимости от размера). Специальный производственный процесс гарантирует 100% согласование геометрии лабиринта между внешним и внутренним кольцом.

Лабиринтные уплотнения GMN из пластика типа S / SA  имеют 2–4-ступенчатые лабиринты. Благодаря такой конструкции коническая форма лабиринта оптимизирует эффект уплотнения с помощью центробежной силы. Проникающая среда транспортируется до большого диаметра зазора вращением. Больший диаметр зазора устанавливается на стороне загрузки.

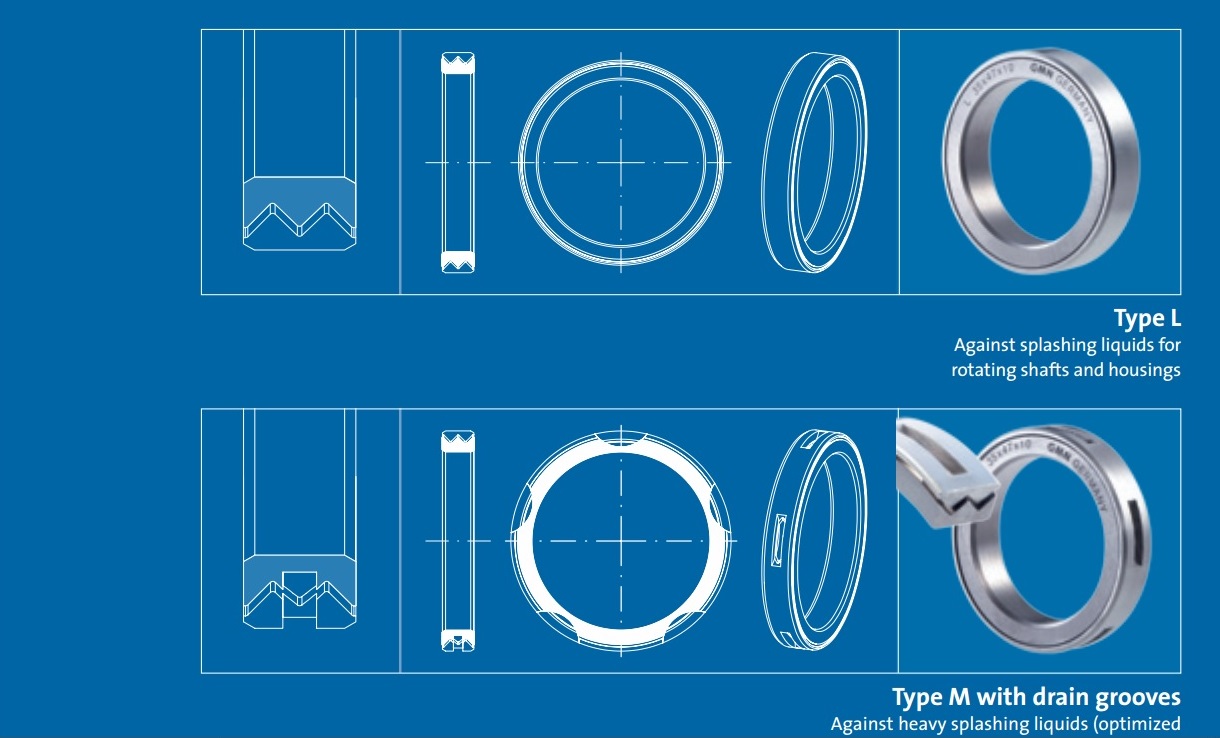

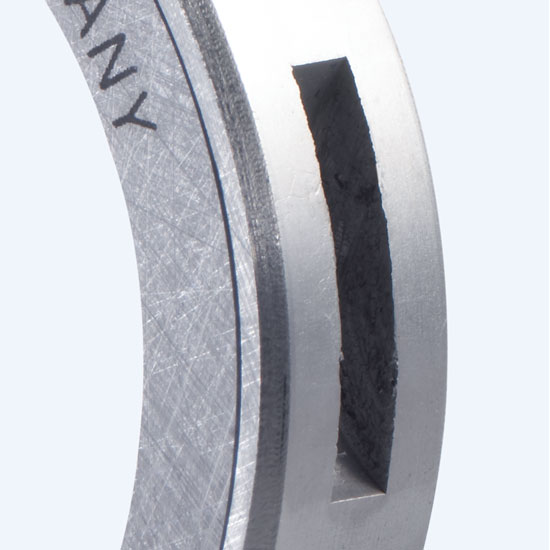

Конструкции типа M (металлические) и типа SA (пластиковые) с дренажными канавками доступны для интенсивного распыления


                              Лабиринт (металл - тип CF)                                                                                               Лабиринт (металл - типы S / SA)
